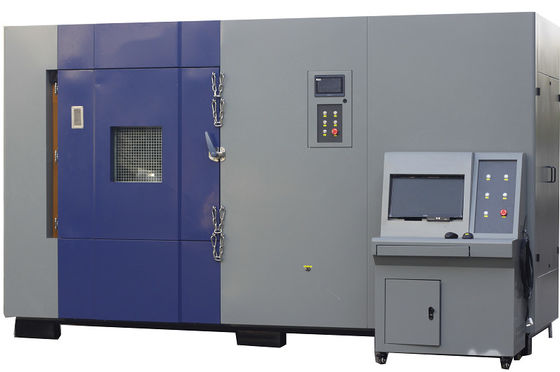

배터리 압축 바늘 테스트 기계

주요 기술 매개 변수:

.1 실효용량 5000L

.3 시험 영역의 내부 차원 W (폭) 2500mm*H (높이) 1000mm *D (깊음) 2000mm

.4 외부 차원 W (폭) 3860 mm*H (높이) 2300 mm*D (깊음) 2230 mm (평면)

팁: 크기는 최종 설계 확인을 따르십시오. 세 가지 의견이 우선입니다.

5힘 표시 컴퓨터 디스플레이를 통해 압력 감지 및 표시

6 제어 모드 컴퓨터 제어, 원격 유선 제어, 효과적으로 검사자의 안전을 보호 할 수 있습니다.

7 제어 변수 PLC와 컴퓨터는 개별적으로 제어 및 표시 될 수 있습니다. 압력, 스트로크, 전체 전압 또는 단일 전압은 제어 변수로서 단독 또는 조합으로 사용될 수 있습니다.어떤 조건이 설정된 값에 도달하면 테스트는 중지됩니다..8 감시 카메라 시스템 카메라는 화재, 불에 저항, 높은 온도 저항; 폭발 방지 방패는 교체 가능하며 2 개의 예비 부품으로 제공됩니다.

.9 원격 제어 모든 제어 매개 변수 설정, 데이터 수집 및 모니터링 시스템의 비디오 기록은 장치에서 멀리 m 컴퓨터에 의해 작동 할 수 있습니다.

.10 해상도 정확도 온도 0.1°C 전압 1mv

.11 1 TB의 플랫폼을 지원한다

.12 수압 구동 모드

.13 데이터 수집 빈도: 50회/초

.14 최대 도동: 도동: 600mm, 제어 정확도 1mm

.15 신호 전송 모드 RS 232 시리즈 포트 또는 USB2.0 고속 전송 시리즈 포트

.16 디지털 샘플링 시스템 2 전압 0-60V, 정확도 0.1%

2면 온도 0~800°C, 정확도 0.5°C

.17 진압 속도 1~400mm/min (조정 가능)

.18 침투력 디지털 디스플레이는 조절이 가능하며 정확도는 0.1%입니다.

.19 진압 지그 활 진압 디스크 (반사 7mm), 지속적으로 다층 진압 변형 채우기를 달성 할 수 있습니다

.20 주전압 수집 채널 1 채널

.21 온도 시험 범위 0 ~ 800°C

.22 전압 및 온도 정확도 ±1%fs

.23 압력 조절 서보 밸브 제어

.24 압력 범위 1KN ~ 200KN 수압 제어

.25 압력 정확도 ≤±0.5% (FSR)

.26 압력 조절 정확도 ± 1%

.27 추출속도 1~600mm/S (정비)

.28 디스플로먼트 해상도 0.01mm

.29 이동 제어 정확도 ± 1%

.30 전압 표시 정확도 ±0.2% FSR

.31 압력 유지 0 ~ 9999 초

.32 진압 변형 0~100% 다중 변속 천 설정, 지속적으로 다층 진압 변형 부하를 달성 할 수 있습니다.

.33 수집 주파수 100Hz

.34 강철 바늘 표준 Phi 2mm - Phi 8mm 고온 저항 강철 바늘 각 2, 길이 100MM, 또는 사용자 요구 사항에 따라 사용자 지정

.35 바늘 끝은 배터리 평면 하단 부분에서 200MM 떨어져 있습니다

.36 침술 속도는 1-80mm / s의 속도로, 배터리 판에 수직 방향에서

.37 침투력 250KG

.38 여행 500mm 또는 예약

.39 클램핑 모드 수동 클램핑

간략한 설명

전력 배터리 팩 외출기는 전력 배터리 팩 또는 시스템, 배터리 셀,또는 배터리 모듈그것은 인공적으로 배터리가 강한 외부 힘에 노출되었을 때 직면 할 수있는 다양한 상황을 제시하며 배터리의 안전 성능을 평가하는 데 사용됩니다.장치는 절대적으로 개인 안전을 보장하고 테스트 중에 배터리 화재 또는 폭발의 경우 테스트 환경에 해를 끼치지 않습니다실시간 테스트 데이터 (전지 전압, 배터리 표면의 최대 온도,압력 비디오 데이터는 실험 결과 판단을 위해 사용되어야합니다.시험이 완료 된 후 폭발하거나 연기가 나게됩니다. 또한 배터리 제조업체 및 연구소에서 필수적인 시험 장비입니다.

철장갑은 모두 금속 방화 파이프로 덮여 있으며, 배터리 테스트 과정에서 화재와 연기를 효과적으로 방지합니다.
외부에서 스튜디오 내부의 상황을 명확하게 볼 수 있도록 조명 장치를 설치합니다.
시험 구멍과 공기 공급 포트, 공기 공급 포트 및 배기가스 팬을 설치하면 시험 배기가스와 공기 압력을 더 효과적으로 신속하게 제거 할 수 있습니다.시험 구멍은 테스트 공간의 온도 또는 공기 압력을 감지하기 위해 설계되었습니다.;
제어부와 시험실은 분리되어 있으며 특정 안전 조치를 제공하여 1-2 미터 거리에서 작동 할 수 있습니다.

개별 배터리에 대한 현재 시험 방법

- 압축 방향: 배터리 판 방향에 세로로 압력을 가합니다.
--- 압축판 형태: 반 실린더형 몸체, 반지름 75mm, 길이 (L) 는 압축 배터리 크기보다 크다.
- 압축 속도: (5 ± 1) mm/s
- 압축 정도: 전압이 0V에 도달하거나 변형이 30%에 도달하거나 압축 힘이 200kN에 도달하면 압축을 중지합니다.
1시간 동안 관찰합니다.

배터리 모듈에 대한 시험 방법

--- 압축 방향: 배터리 모듈이 압축에 가장 민감한 방향은 차량 전체 레이아웃에서 동일합니다.압축에 가장 민감한 방향이 없으면, 각 배터리의 배치 방향에 세로로 압력을 가합니다.
- 압축 속도: (5 ± 1) mm/s
--- 압축판 형태: 반 실린더형 몸체, 반지름 75mm, 길이 (L) 는 압축 배터리 크기를 초과하지만 1m를 초과하지 않습니다.
--- 압축 정도: 배터리 모듈의 변형이 30%에 달하거나 압축 힘이 배터리 무게의 1000배나 또는 표 1에 나열된 값 중 가장 큰 값에 도달하면,10분 동안 유지하고 1시간 동안 관찰합니다.
