| 지불 방법: | T/T, 웨스턴 유니온 |
배터리 셀 용접기용 레이저 용접기
레이저 용접 장비 모델: GRS-ZHC1500W

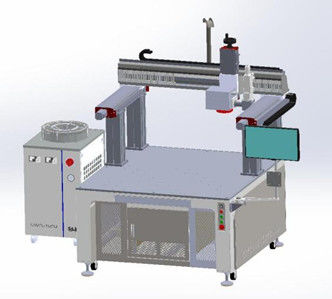

장비의 외관 (I):
(그림은 실제 제품에 따라 참조를 위해만)
(II) 장비 크기 (만 참고용)
- 장비 도입:
1galvanometer의 스캔 범위는 150 * 150mm이며 범위 밖의 부분은 xy 축 이동 영역을 통해 용접됩니다.
2지역 이동 형식 x800 y600;
3진동 렌즈와 작업 조각의 용접 표면 사이의 거리는 335mm이며, z 축 높이를 조정 한 후 다른 높이의 제품을 사용합니다.
4z축 높이의 수동 조정, 조정 범위 200mm;
5. galvanometer 스캔 용접 시스템은 샤프트의 이동 시간을 줄이고 용접 효율이 더 높을 수 있도록 채택됩니다;
6. 작업 테이블은 gantry 구조를 채택, 제품은 움직이지 않습니다, 레이저 머리가 이동하고 이동 축의 마모를 줄이기 위해 웰딩;
7레이저 작업판은 통합된 방식으로 설계되어 있으며 작업실은 다양한 위치에 배치되어 바닥 공간을 절약합니다.
8. 큰 알루미늄 판 테이블 윗부분은 매끄럽고 아름답다. 테이블 윗부분은 장착 구멍 100 * 100을 갖추고 있습니다.
9렌즈는 공기 칼을 보호하고 고압 가스를 사용하여 용접 과정에서 생성 된 스프레이를 격리합니다. 압축 공기 압력이 2kg 이상으로 권장됩니다.
레이저 용접 소프트웨어 도입:
1. PC 제어, 친근한 인터페이스, 배우기 쉬운;
2. 웰딩 경로는 인수 프로그래밍을 가르칠 수 있습니다, (dxf) 파일을 가져올 수 있습니다;
3공정 창은 풍부하고 적절한 매개 변수를 필요에 따라 설정 할 수 있습니다.
4다른 제품 설정 절차와 프로세스 매개 변수에 따라 저장 후 기록 될 수 있으며 재사용 될 수 있습니다.
5선형 모드 (직선, 파동 선, 원) 다양한 변수, 용접 품질을 향상.
레이저 매개 변수:
| 모델 | GRS-ZHC1500W |
| 최대 출력 | 1500W |
| 중심 파장 | 1070±10nm |
| 출력 전력 불안정성 | < 1% |
| 빔 품질 | M2<1.3 |
| 섬유 길이 | 20m |
| 섬유 핵 지름 | 100m |
| 작동 모드 | 연속 또는 모듈화 |
| 레이저 전력 소비 전력 | 2kW |
| 물 탱크의 전력 소비 | 1.5kW |
| 작업 환경 온도 | 5~45 °C |
| 작업 환경의 습도 | <75% |
| 냉각 모드 | 물 냉각 |
| 전력 공급 수요 | 380V ± 10%,50Hz,60A |
(VI) 구성 목록:
| 계열번호 | 부속품 이름 | 모델 | 언급 |
| 1 | 섬유 레이저 용접 기계 | GRS-ZHC1500W | |
| 2 | 레이저 | 5M-0150HC | 1500W |
| 3 | 냉장고 | cwfl-150AN | 이중 온도 조절 냉장고 |
| 4 | 레이저 출력 헤드 | 15GB | 2차원 광적 갈바노미터 스캔 헤드 |
| 5 | 소프트웨어 시스템 | ZJH23P-B | 이동형 갤바노미터 용접 시스템 |
| 6 | 호스트 랙 | 이동 모듈 x800y600z200 | 금속 가구 |
| 7 | 전기 제어 | ---------- | |
| 8 | 컴퓨터 호스트 |
2.7GHz 이상의 주파수 메모리 4G |
솔리드 스테이트 드라이브/win7 |
| 9 | 세르보 시스템 | 400W | |
| 10 | 리드 스크루/리드 레일 | 밀링 스ikulu | 위치 변경 정확도 0.03mm |
| 11 | 보호 창 | 쿼츠 렌즈 |
|
|
