소개 동전 셀은 자동으로 생성
1.1 설계 개념 및 기능 설명
Coin cell assembly line mainly realizes the automatic mass production of negative cover + negative sheet + diaphragm + Electrolyte liquid injection + positive sheet + positive shell + sealing complete set of process equipment, 이는 노동 비용을 줄이는 동시에 제품의 생산 효율성을 향상시킵니다.그리고 장비의 자동화는 제품 생산의 일관성을 보장하고 자격률을 향상시킬 수 있습니다..
1.2 장비의 운영 흐름 차트
Negative cover vibrating plate feeding-pole piece 1 conveyor belt feeding combination station-diaphragm bowl cutting and pressing-electro-hydraulic supplement-pole piece 2 conveyor belt feeding combination station-positive shell vibrating plate feeding-word shell combination cover closing -2 tons servo electric cylinder sealing forming-conveyor belt discharging
1.3 장비 운용 설명
Negative cover vibrating plate feeding-pole piece 1 conveyor belt feeding combination station-diaphragm bowl cutting and pressing-electro-hydraulic supplement-pole piece 2 conveyor belt feeding combination station-positive shell vibrating plate feeding-word shell combination cover closing -2 tons servo electric cylinder sealing forming-conveyor belt discharging

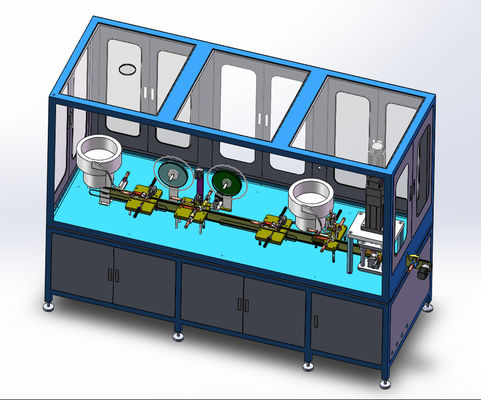

1.4 장비 배열 도면 (장비의 전체 계획 도면, 실제 납품된 장비는 양측이 확인한 최종 크기에 따라야 한다)
1.5 장비 매개 변수 표
| 전체 차원/mm | 무게 | 전력/KW | 압축 가스 | 다른 에너지 소비 | 파기 | |||||||||
| 길다 | 넓은 | 높은 | 전체 무게 | 부피 단위당 베어링 | 등급 | 달아 | 압력 | 흐름 | φ 인수 | 물 | 질소 | 아그론 | 부착형 | 방출 모드 |
| 2193 | 900 | 1900 | 1.5톤 |
≤1t/m2 2 |
6KW | 0.6MPA | 12 | |||||||
1.6 장치 외관 색상
1 회색 또는 고객이 제공하는 색상판
2장비 성능 매개 변수
2.1 장비의 기술적 매개 변수
2.2 장비의 성능
1생산 효율: 35-40ppm/min (수동 상부 전구 박동이 따라갈 수 없는 요소는 수용 항목에 포함되지 않습니다)
2합격률: ≥99% (입물용을 제외)
3농작물 이동율 ≥98%
2.3 장비 목록
| 장비의 전체 이름 | |||||||||
| 계열번호 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
| 구성 | 부정적 덮개 먹이역 | 음극 피스 공급 역 | 볼 디아프라그마 스테이션 | 수분화 메커니즘 | 양극 조각 공급 역 | 양성 껍질 먹이역 | 밀폐 및 형성 스테이션 | 방출 부분 | |
| 양 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
2.4 하드웨어 부품
| 구성 | 구조 및 매개 변수 설명 |
|
구성 1 부정적 덮개 먹이역 |
|
|
|
|
성분 2 음극 피스 공급 역 |
1부정적인 전극 덮개의 실린더는 위치를 설정하기 위해 고정된 위치로 밀어 넣고, 그 다음 막대 조각은 위치를 설정하기 위해 공급되고 운송됩니다.실린더는 부정적인 전극 덮개로 밀어 넣고 동심적으로 압축결합 된 반품은 배charge 실린더에 의해 밀어 내리고, 그 다음 제품은 다음 프로세스를 위해 반환 실린더에 의해 컨베이어 벨트로 반환됩니다. |
| 2실린더 브랜드: Yadke | |
|
|
다른 부속품: 스테인리스 스틸 304 5스톨 조각은 수동으로 벨트에 배치되며 스톨 조각은 중복, 조각 등이 없어야합니다.
|
|
|
성분 3 볼 디아프라그마 스테이션 |
1음전지 덮개의 공급 실린더는 고정된 위치에 밀려 중앙에 배치됩니다. 대막 물질은 고정 된 길이로 롤링되고 공급됩니다.컵 모양 펀칭은 정밀 상부 및 하부 절단 다이를 통과하고 부정적인 전극 덮개에 압축 (이 시점에서, 대막이 위쪽으로 볼 모양의 상태를 형성합니다.)반품은 실린더 배charge + 반환 물질-자동 액체 주입을 통해 컨베이어 벨트로 밀려 다음 과정에 들어가. |
| 2부품: air cylinder + feeding and discharging push strip + diaphragm shear die + diaphragm feeding mechanism + diaphragm fixed-length feeding mechanism + diaphragm scrap winding mechanism + CNC station plate + Yiweiqi ceramic liquid injection pump | |
| 3이 과정에서, 전체 기계는 스테인리스 스틸 304이고, 대막 절단 메커니즘 DC53의 재료는 단단합니다. | |
|
구성 4 양극 조각 조합 스테이션 |
1음전지 덮개의 실린더는 위치를 위해 고정된 위치에 밀어 넣고, 그 다음 막대 조각은 공급되고 전달을 위해 배치됩니다.실린더는 부정적인 전극 덮개로 밀려 동심 조합에 압축결합 된 반품은 배하 실린더에 의해 밀어 내리고, 그 후 제품은 다음 프로세스를 위해 반환 실린더에 의해 컨베이어 벨트로 반환됩니다. 2톱니 조각은 수동으로 벨트에 배치되어야 하며, 톱니 조각은 겹치거나 부서지지 않아야 합니다.
|
|
성분 5 양성 껍질 조합 스테이션 |
1. 부정적인 뚜?? 의 먹이 실린더는 고정 된 위치로 밀려 중앙에 배치됩니다. 긍정적 인 껍질의 진동 판에있는 먹이 그릇은 먹이를 먹기 위해 아래로 향합니다.반품은 실린더의 배하 + 진공 흡수 조합 + 사전 압축을 통해 컨베이어 벨트에 밀려, 그리고 다음 과정에 들어가기 위해 실린더의 배기가스 + 재료를 반환합니다. |
| 2구성 요소: 공기 실린더 + 공급 및 배열 푸시 바 + 긍정적 인 껍질 진동 판 + 문자 껍질 흡수 및 배charge 메커니즘 + CNC 스테이션 판 | |
| 3이 과정에서 스테이션 플레이트 + 푸시 스트립 + 스테이션 컬럼은 304 스테인리스 스틸로 만들어졌으며 진동 플레이트 표면은 Φ 300 및 304 + 접착제 스프레이 반 스크래치 처리로 만들어졌습니다. |
